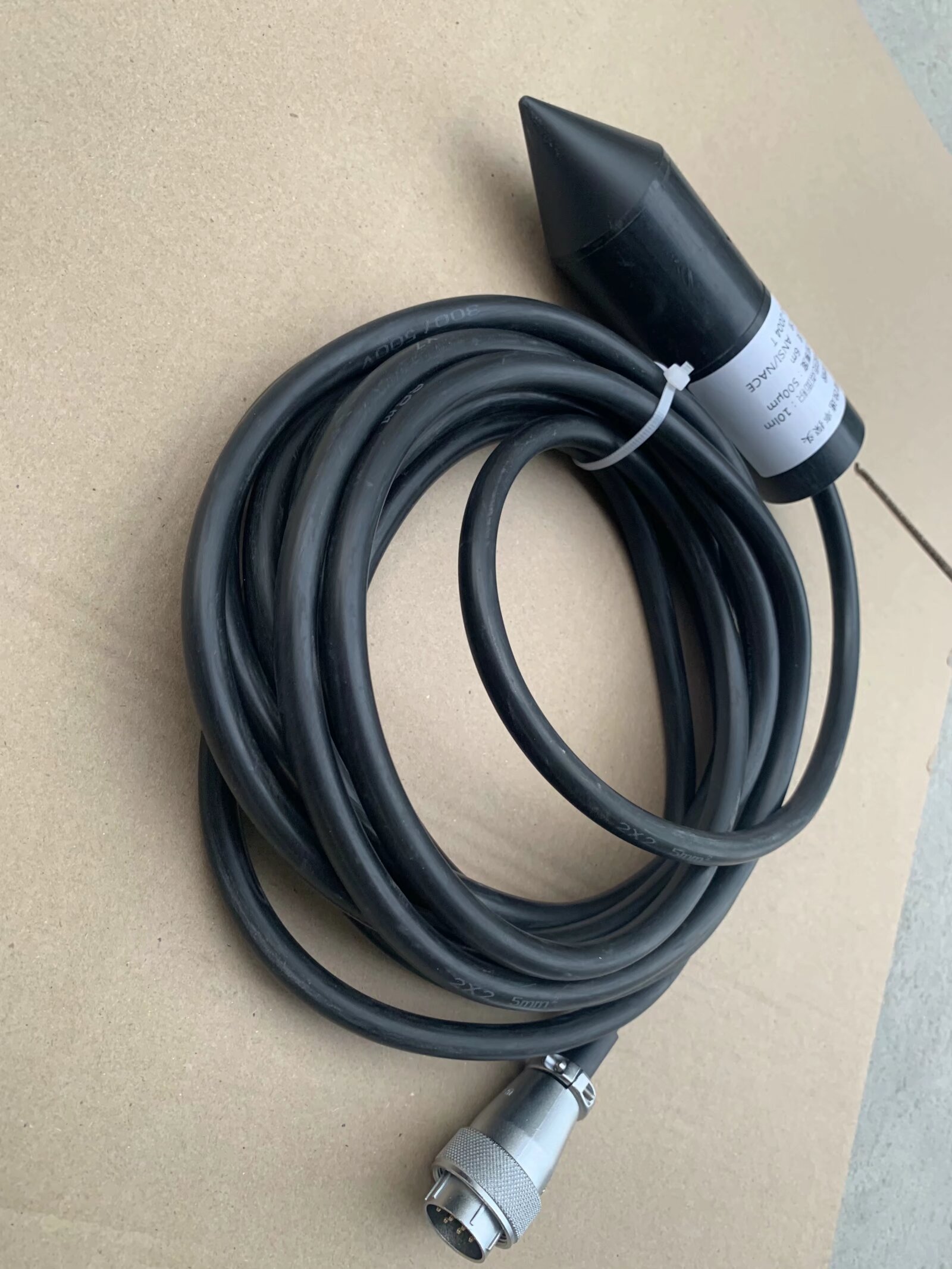

極化探頭的測量精度直接影響腐蝕速率計算的可靠性，其精度受多方面因素影響，涵蓋環(huán)境條件、儀器參數(shù)、探頭狀態(tài)及操作方法等。以下是關(guān)鍵影響因素及具體分析：

一、環(huán)境因素

介質(zhì)導(dǎo)電性

1. 低電導(dǎo)率環(huán)境（如高純度水、干燥土壤）中，電流傳遞受阻，導(dǎo)致極化電阻（Rp）測量誤差增大，甚至信號噪聲過高無法識別。

2. 高電導(dǎo)率介質(zhì)（如濃鹽水）可能引發(fā)電極表面濃差極化，偏離線性極化區(qū)間（±10~20mV），導(dǎo)致 Tafel 斜率計算失真。

溫度波動

1. 溫度變化會改變介質(zhì)黏度、離子遷移速率及電極反應(yīng)活化能，直接影響極化電阻和腐蝕電流的數(shù)值。例如，溫度升高 10℃，腐蝕電流可能增加 1~2 倍，若未進(jìn)行溫度補(bǔ)償，會導(dǎo)致腐蝕速率計算偏差。

2. 極端溫度（如 > 80℃）可能破壞參比電極穩(wěn)定性（如 Ag/AgCl 電極在高溫下 AgCl 易溶解），導(dǎo)致電位基準(zhǔn)漂移。

介質(zhì)成分與濃度

1. 離子濃度（如 Cl?、SO?2?）過高可能引發(fā)局部腐蝕（如孔蝕），使極化曲線出現(xiàn)非線性特征，線性極化法（LPR）難以準(zhǔn)確計算平均腐蝕速率。

2. 緩蝕劑、污染物（如油膜、懸浮顆粒）會吸附在工作電極表面，形成物理屏障，導(dǎo)致測量的 Rp 偏大（誤認(rèn)為腐蝕速率降低），實際腐蝕可能持續(xù)發(fā)生。

pH 值與氧化還原電位

1. 強(qiáng)酸性或強(qiáng)堿性環(huán)境可能改變電極表面狀態(tài)（如酸性條件下碳鋼表面活化，堿性條件下可能形成氫氧化物膜），導(dǎo)致極化電阻與實際腐蝕速率的相關(guān)性下降。

2. 氧化還原電位（ORP）劇烈波動（如含氧量突變）會使腐蝕機(jī)理改變（如從吸氧腐蝕轉(zhuǎn)為析氫腐蝕），若測量頻率不足，可能錯過關(guān)鍵變化點。

二、探頭自身狀態(tài)

電極材質(zhì)與表面狀態(tài)

1. 工作電極材質(zhì)需與被測金屬一致（如監(jiān)測不銹鋼設(shè)備需用同牌號不銹鋼電極），否則因電極反應(yīng)活性差異導(dǎo)致誤差。例如，用碳鋼電極監(jiān)測銅合金設(shè)備，會低估腐蝕速率。

2. 電極表面污染（如結(jié)垢、氧化膜）會增大接觸電阻，使 Rp 測量值偏高；而表面磨損或腐蝕（如探頭長期使用后變薄）會改變電極面積，導(dǎo)致電流密度計算錯誤。

參比電極穩(wěn)定性

1. 參比電極是電位測量的基準(zhǔn)，其電位漂移直接影響極化電壓的準(zhǔn)確性。例如，Cu/CuSO?電極在干燥環(huán)境中電解液流失，會導(dǎo)致電位偏差 > 10mV，進(jìn)而使 Rp 計算誤差超過 20%。

2. 參比電極與介質(zhì)的兼容性不足（如在含硫化物環(huán)境中使用 Ag/AgCl 電極，會生成 Ag?S 沉淀堵塞多孔塞），導(dǎo)致電位響應(yīng)遲緩。

探頭封裝與安裝

1. 封裝材料泄漏（如高溫下橡膠密封圈老化）會使介質(zhì)滲入探頭內(nèi)部，造成電極短路或參比電極失效。

2. 安裝位置不當(dāng)（如靠近攪拌器產(chǎn)生氣泡、處于死體積區(qū)域）會導(dǎo)致電極表面介質(zhì)更新不足，形成局部濃度梯度，偏離實際腐蝕環(huán)境。

三、儀器與參數(shù)設(shè)置

電化學(xué)工作站性能

1. 儀器精度（如電壓分辨率、電流測量范圍）不足會引入誤差。例如，測量微安級腐蝕電流時，若儀器電流分辨率僅為 1μA，會導(dǎo)致腐蝕電流密度計算偏差 > 10%。

2. 電磁干擾（如附近電機(jī)、高壓設(shè)備）會使極化曲線出現(xiàn)雜散信號，掩蓋真實的電流 - 電壓關(guān)系，尤其在低腐蝕速率（<0.01mm / 年）測量中影響顯著。

極化參數(shù)選擇

1. 極化電壓范圍：若超過 ±20mV，會進(jìn)入非線性極化區(qū)，違反 LPR 的 “小幅度極化” 假設(shè)，導(dǎo)致 Rp 計算錯誤；若范圍過小（如 ±5mV），則信號強(qiáng)度不足，噪聲占比升高。

2. 掃描速率：速率過快（如 > 1mV/s）會因電極表面電荷積累產(chǎn)生電容效應(yīng)，使電流測量值偏高；速率過慢（如 < 0.1mV/s）則易受環(huán)境波動（如流量變化）干擾。

數(shù)據(jù)處理方法

1. 斯特恩 - 蓋瑞爾常數(shù)（B 值）選取錯誤：B 值與腐蝕體系相關(guān)（如均勻腐蝕 B≈26mV，局部腐蝕 B 可能升至 50mV），若默認(rèn)使用固定 B 值（如 26mV），會導(dǎo)致腐蝕速率計算偏差達(dá) 50% 以上。

2. 未修正濃差極化：在高流速或高反應(yīng)活性體系中，濃差極化會使 Rp 測量值偏小，需通過旋轉(zhuǎn)電極或攪拌消除，否則低估腐蝕速率。

四、操作與維護(hù)因素

校準(zhǔn)與標(biāo)定

1. 參比電極未定期校準(zhǔn)：長期使用后，參比電極電位可能漂移，若未用標(biāo)準(zhǔn)電極（如飽和甘汞電極）校準(zhǔn)，會導(dǎo)致極化電壓施加錯誤。

2. 探頭未進(jìn)行性能驗證：新探頭需在標(biāo)準(zhǔn)溶液（如 0.5mol/L H?SO?中的碳鋼腐蝕體系）中驗證，確認(rèn) Rp 測量值與理論值偏差 < 5%，否則直接影響現(xiàn)場數(shù)據(jù)精度。

表面清潔度

1. 工作電極表面若存在氧化膜、結(jié)垢或油污，會阻礙電荷傳遞，導(dǎo)致 Rp 測量值偏大（虛假的低腐蝕速率）。例如，冷卻水系統(tǒng)中探頭結(jié)垢后，可能誤判腐蝕得到控制，實際垢下腐蝕正在發(fā)生。

測量頻率與時效性

1. 測量間隔過長（如靜態(tài)環(huán)境每 24 小時 1 次）可能錯過腐蝕速率的突變（如介質(zhì)突然污染）；間隔過短（如每 1 分鐘 1 次）則可能因電極未恢復(fù)穩(wěn)定狀態(tài)，導(dǎo)致數(shù)據(jù)重復(fù)性差。

極化探頭的測量精度是環(huán)境、探頭、儀器、操作等多因素共同作用的結(jié)果。實際應(yīng)用中，需通過優(yōu)化探頭選型（匹配介質(zhì)與材質(zhì)）、校準(zhǔn)儀器參數(shù)（如溫度補(bǔ)償、B 值修正）、定期維護(hù)探頭（清潔、校準(zhǔn)參比電極），并結(jié)合現(xiàn)場環(huán)境特點（如導(dǎo)電性、溫度）動態(tài)調(diào)整測量策略，以最大限度降低誤差。
