一、按功能與結構分類(最常用)
1. 雙向固態去耦合器(雙向 SSD)
特點:左右兩側均可導通,適用于交流干擾雙向泄放。
應用:·儲罐區管道與接地網之間
·強干擾區域多點連接
·陰極保護系統排流
優點:結構簡單、可靠性高、壽命長
2. 單向固態去耦合器(單向 SSD / 極性去耦合器)
特點:只允許電流單向通過,反向阻斷。
應用:·需避免反向電流影響陰極保護的點位
·直流隔離場景
優點:保護方向明確,避免回流干擾
3. 帶指示燈/狀態指示型固態去耦合器
特點:集成 LED 狀態指示(正常/故障 /告警)。
應用:·需遠程監控狀態的站場
·陰極保護監測系統聯動
優點:運維便捷、故障可視化
4. 集成式固態去耦合器(含保護電路)
特點:內置過流、過壓、過熱保護電路。
應用:·復雜電氣連接點位
·與陰極保護系統協同的關鍵節點
優點:穩定性高、減少外部器件
二、按接線方式分類
1. 兩線制固態去耦合器
特點:最常用,兩端接線。
應用:·儲罐區管道
·接地網與管道連接點
優點:簡單、可靠、成本低
2. 三線制固態去耦合器
特點:含第三線用于監測或聯動。
應用:·陰極保護系統監測點
·多設備協同場景
優點:可接入監測系統
三、按防爆/環境等級分類
1. 普通型(非防爆)固態去耦合器
應用:非危險區域,如站區外圍、測試點。
2. 防爆型固態去耦合器(Ex d IIB T4)
特點:滿足防爆區要求。
應用:·油氣站、化工區、儲罐區防爆艙室
優點:可在易燃易爆環境使用
3. 防腐型(316L 不銹鋼外殼)
特點:耐化學腐蝕、鹽霧。
應用:·沿海、化工區、海邊儲罐區
4. 防水型(IP67/IP68)
特點:可埋地、水下、潮濕環境。
應用:·地下管道
·戶外無遮蔽點位
四、按安裝場景分類
1. 柜式固態去耦合器
特點:集成于控制柜,便于維護。
應用:·站控室
·閥室
·集中監測點位

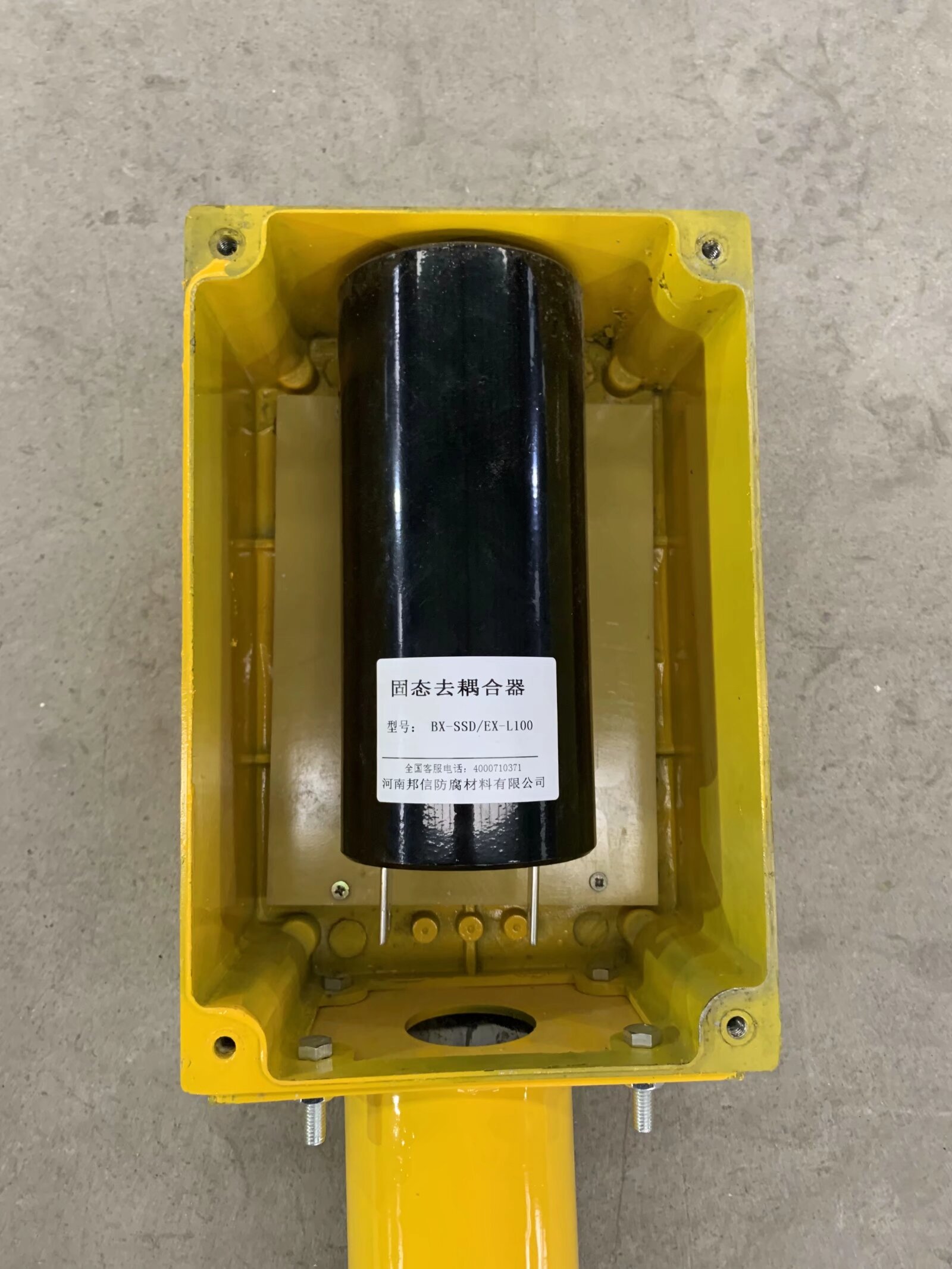

2. 模塊化 / 接線盒式固態去耦合器
特點:體積小、便于現場安裝。
應用:·管道沿線
·測試樁
·小型點位
3. 直埋式固態去耦合器
特點:可直接埋地,無需額外箱體。
應用:·野外管線
·遠離站房的區域
五、按協同系統分類(結合陰極保護)
1. 用于陰極保護系統的 SSD
特點:低直流壓降、不影響陰極保護電流。
應用:·輸油 / 輸氣管道陰極保護點
·儲罐區陰極保護環路
2. 用于防雷 / 浪涌保護的 SSD
特點:高浪涌耐受能力。
應用:·高壓線附近
·多雷區
·強電氣干擾區域
|
