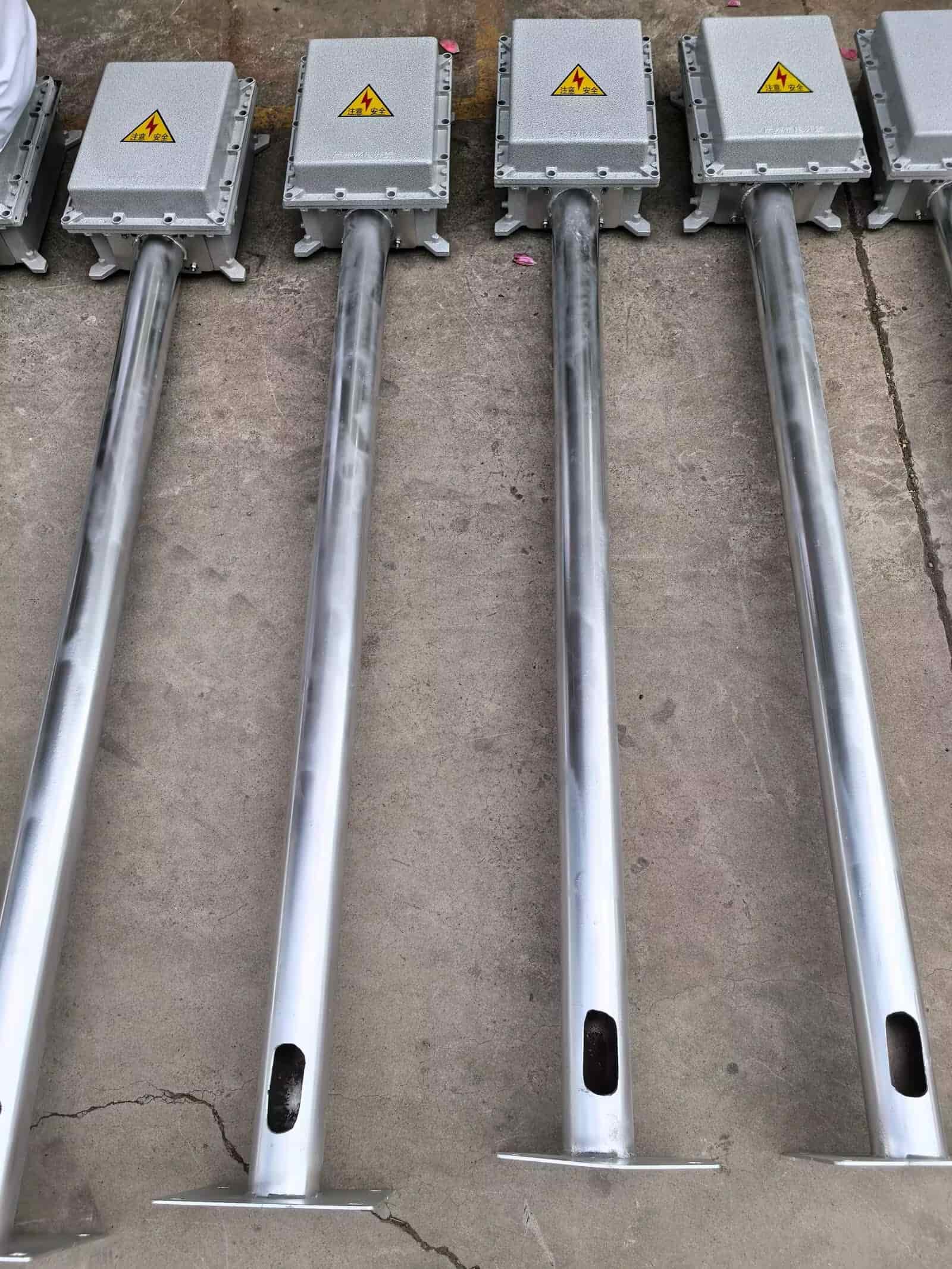

埋地金屬管道常穿越高壓輸電線路、電氣化鐵路等區域,電磁感應會在管道上產生交流電壓,引發腐蝕與安全隱患,管道電磁干擾防護固態去耦合器是應對此類問題的專用設備。
其核心是 “阻直通交 動態泄放 過壓鉗位” 復合防護機制。常態下,設備對直流呈高阻抗,漏電流≤1μA,確保陰極保護直流電流不泄漏,維持管道保護電位在 - 0.85V~-1.2V 的安全區間。當管道感應出工頻交流干擾電壓超過 ±2V 閾值時,內部晶閘管、IGBT 等元件快速導通,形成低阻抗通路,將感應電流泄入大地,把管道交流電壓降至≤4V 的安全值,避免交流電加速管道腐蝕、損壞絕緣層。
同時,設備內置壓敏電阻、氣體放電管等浪涌防護組件,可在納秒級時間內響應雷擊、電力故障產生的瞬態過壓,承受 100kA 沖擊電流,將瞬時高壓安全泄放,保護管道與陰極保護設備。它還能精準區分工頻電流與直流電流,避免誤動作,保障陰極保護系統穩定性。在西氣東輸?shù)乳L(zhǎng)輸管道穿越高壓走廊的場景中,該設備可將交流干擾電壓從 35V 降至 2V,腐蝕速率大幅下降,是管道電磁防護的關鍵裝備。
