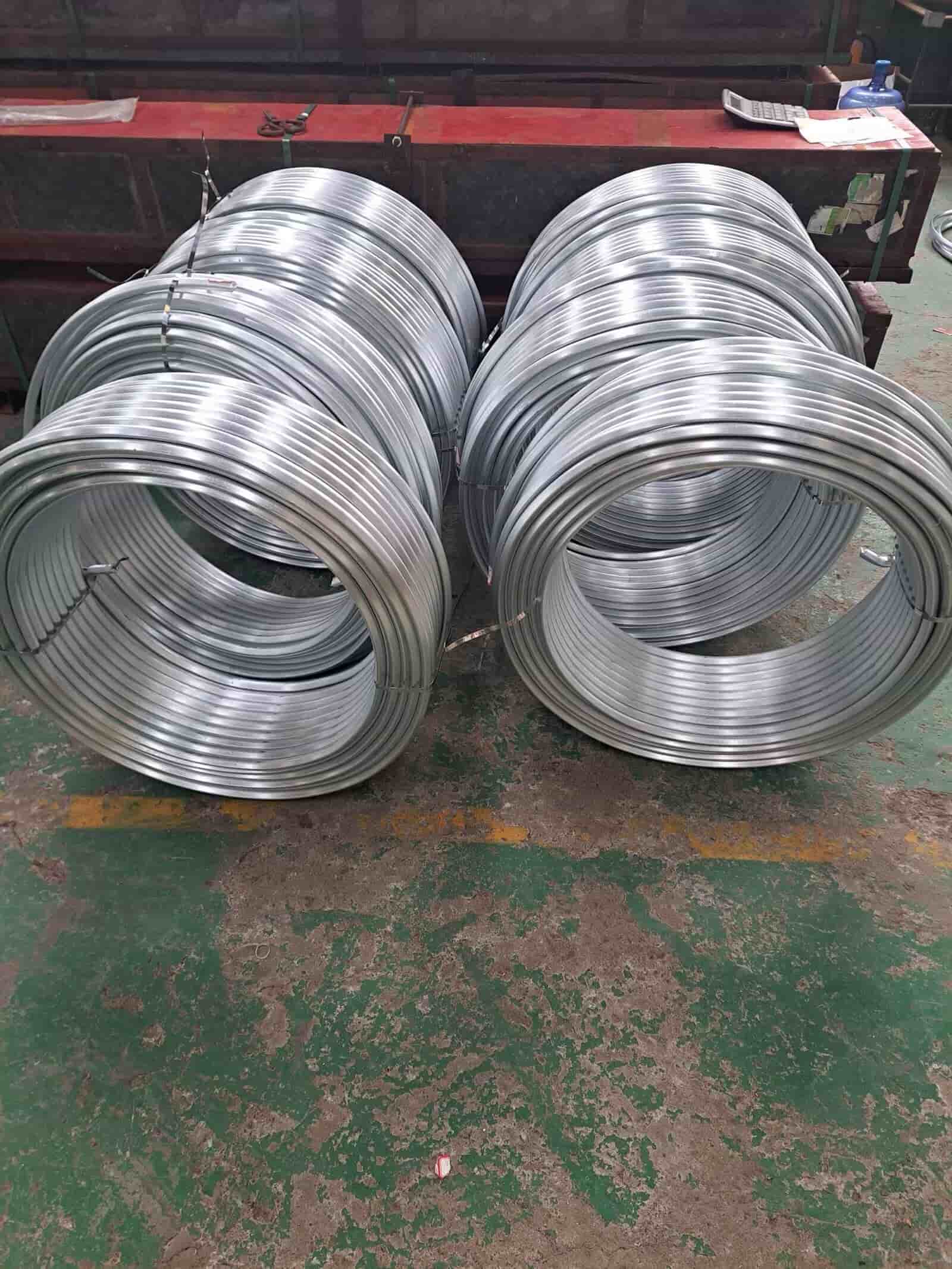

焊接質量是帶狀鋅合金犧牲陽極穩定運行的核心保障，直接影響電流傳導效率與系統使用壽命。鋅合金熔點低、易氧化，焊接需遵循 “清潔、低溫、牢固、密封” 原則，嚴控操作細節，杜絕虛焊、漏焊、脆化等問題。

焊接前處理是基礎前提。鋅帶焊接部位需徹底清潔，用 80-120 目砂紙打磨表面，去除氧化皮、油污、銹跡，露出均勻金屬光澤，打磨面積≥焊接區域的 2 倍。內置鐵芯剝出 20-30mm，徹底清除表面鋅層，打磨至光亮無雜質。電纜銅芯剝出 30-50mm，清除氧化層后涂抹導電膏，減少接觸電阻。焊接工具提前調試，氬弧焊選用小電流、低電壓模式，避免鋅層熔化流失；鋁熱焊準備匹配焊劑，確保反應充分。

鋅帶與電纜焊接優先采用氬弧焊，這是穩定可靠的方式。將電纜銅芯與鋅帶鐵芯緊密貼合，焊接長度≥3cm，電流控制在 50-80A，焊縫飽滿無氣孔、夾渣、裂紋。焊接速度均勻，避免局部過熱導致鋅帶脆化開裂。無氬弧焊條件時，采用液壓壓接替代，選用內徑適配的銅壓接管，將鐵芯與銅芯插入管內，液壓鉗以≥50MPa 壓力壓實 3-4 道，壓痕均勻無松動，壓后檢測接觸電阻≤0.001Ω。

鋅帶對接焊接適用于長距離敷設場景。兩根鋅帶重疊連接，窄帶（≤50mm）重疊長度≥3 倍帶寬，寬帶（＞50mm）重疊≥10cm。用夾具固定確保無間隙，沿重疊區域兩側邊緣連續焊接，形成兩條平行焊縫，避免單點焊接導致接觸不良。嚴禁使用普通電弧焊，高溫會破壞鋅合金組織結構，產生脆性鋅鐵合金層，導致接頭斷裂、電阻飆升。焊接后用砂紙清除焊渣、氧化皮，打磨平整無毛刺。

鋅帶與被保護結構焊接需保證牢固導通。管道焊接時，清理管壁焊接區域防腐層與銹跡，采用鋁熱焊或氬弧焊，焊縫長度≥5cm。儲罐底板焊接優先選用鋁熱焊劑，操作簡便、接頭強度高，適合大面積施工。焊接完成后，立即清除焊渣，檢查焊縫無虛焊、脫焊，用萬用表檢測接頭電阻≤0.01Ω。

焊接后防腐密封是長效關鍵。所有焊接、壓接接頭必須做雙重防腐處理。先用無水乙醇清潔接頭，干燥后涂刷環氧煤瀝青底漆，干膜厚度≥0.5mm。底漆固化后，纏繞 2-3 層防水絕緣膠帶，覆蓋兩端各 50mm 以上，再套熱縮管均勻加熱收縮，確保密封嚴密。土壤腐蝕性強的區域，可額外包裹玻璃絲布并涂刷防腐涂料，增強防護效果。

焊接質量檢測不可省略。每處接頭完成后，立即用萬用表測量電阻，不合格必須重新焊接。埋地回填前，進行系統導通測試，確保整條鋅帶與被保護結構全程導電良好。做好焊接記錄，標注焊接位置、方式、檢測結果，為后期維護提供依據。嚴控焊接全流程，才能避免接頭腐蝕、導電中斷等故障，保障犧牲陽極系統長效穩定運行。
